Metode Visualisasi Aliran Fluida Secara Eksperimental

Metode visualisasi aliran fluida secara eksperimental merupakan salah satu pilar terpenting dalam mekanika fluida. Teknik ini memungkinkan para ilmuwan dan insinyur untuk melihat secara langsung fenomena pergerakan fluida yang biasanya tidak kasatmata. Dengan memahami karakteristik aliran seperti turbulensi, separasi, dan pembentukan pusaran (vorteks), para periset dapat mengoptimalkan desain aerodinamika kendaraan, meningkatkan efisiensi sistem pemanasan, hingga memahami fenomena alam seperti arus laut dan pergerakan udara di atmosfer. Eksperimen visualisasi ini menjembatani teori matematis yang rumit dengan realitas fisik di lapangan, memberikan bukti visual yang valid dan langsung mengenai bagaimana suatu fluida berinteraksi dengan benda di sekitarnya.
Secara historis, pengembangan metode visualisasi eksperimental telah berevolusi dari teknik kualitatif yang sederhana hingga teknik kuantitatif yang berbasis digital dengan akurasi tinggi. Pada masa awal, para peneliti mengandalkan injeksi zat pewarna atau asap untuk sekadar melihat pola garis alir secara visual. Namun, seiring dengan perkembangan teknologi optik, laser, dan kamera berkecepatan tinggi, visualisasi modern kini mampu menghasilkan data numerik yang presisi mengenai medan kecepatan, tekanan, dan kepadatan fluida. Artikel ini akan membahas berbagai metode visualisasi aliran fluida secara eksperimental, mulai dari teknik konvensional hingga berbasis optik modern, serta bagaimana metode simulasi digital melengkapinya di era modern.

Metode Injeksi Zat Pewarna dan Asap

Metode injeksi merupakan salah satu teknik visualisasi aliran fluida yang paling tua, sederhana, dan hemat biaya. Pada fluida cair seperti air, ilmuwan menyuntikkan zat pewarna kontras (seperti tinta atau pewarna makanan) ke dalam aliran melalui jarum tipis atau nosel mikro. Pola yang dibentuk oleh zat pewarna ini menunjukkan garis alir (streamlines) atau garis lintasan (pathlines) dari fluida tersebut. Teknik ini sangat efektif untuk mengamati fenomena aliran laminar, transisi menuju turbulen, serta pembentukan pusaran di belakang benda yang terendam dalam fluida. Keuntungan utamanya adalah hasil visual yang instan dan mudah dipahami tanpa memerlukan peralatan optik yang mahal.
Untuk fluida gas seperti udara, fungsi zat pewarna digantikan oleh asap atau kabut minyak. Generator asap digunakan untuk memproduksi partikel asap dengan ukuran seragam yang kemudian dialirkan ke dalam terowongan angin (wind tunnel). Ketika asap melewati model uji, misalnya sayap pesawat atau bodi mobil, partikel asap akan mengikuti kontur objek dan menunjukkan area di mana aliran tetap melekat atau mengalami pemisahan (separation). Kendala terbesar dari metode injeksi ini adalah sifatnya yang intrusif; jarum injeksi dapat mengganggu kestabilan aliran lokal jika tidak dirancang dengan sangat hati-hati. Selain itu, pada kecepatan aliran yang sangat tinggi, zat pewarna atau asap cenderung cepat berbaur dan menyebar, sehingga mengaburkan detail pola aliran yang ingin diamati.

Metode Jejak Permukaan (Surface Tracing)

Metode surface tracing dirancang khusus untuk mengamati interaksi antara fluida dengan dinding pembatas solid. Teknik ini sangat berguna dalam industri otomotif dan kedirgantaraan untuk memetakan garis alir tepat di atas permukaan bodi kendaraan atau sayap pesawat. Salah satu pendekatan yang populer adalah penggunaan cairan berminyak yang dicampur dengan bubuk fluoresen atau pigmen warna khusus. Cairan ini dioleskan secara merata pada permukaan model sebelum eksperimen dimulai. Ketika fluida dialirkan dengan kecepatan tertentu, gaya gesek dari aliran fluida akan menyapu dan membentuk pola guratan pada cairan berminyak tersebut, mencerminkan arah aliran lokal di dekat dinding.

Selain cairan berminyak, metode rumbai (tufts) juga sering digunakan dalam kategori ini. Rumbai berupa benang-benang pendek atau potongan pita ringan ditempelkan dalam matriks yang rapat di seluruh permukaan objek uji. Saat udara mengalir, arah dan perilaku benang tersebut akan menunjukkan karakteristik aliran. Jika benang menunjuk lurus searah aliran dan tetap tenang, itu menandakan aliran laminar yang melekat dengan baik. Sebaliknya, jika benang bergetar hebat atau berputar ke segala arah, itu mengindikasikan adanya turbulensi atau pemisahan aliran (stalling). Meskipun metode jejak permukaan ini hanya memberikan informasi pada batas padatan dan bersifat kualitatif, kesederhanaannya membuat teknik ini tetap menjadi standar awal yang penting dalam pengujian terowongan angin.

Metode Optik Berbasis Perubahan Indeks Bias

Metode optik menawarkan keunggulan luar biasa karena sifatnya yang sama sekali tidak merusak atau mengganggu aliran fluida (non-intrusive). Teknik ini memanfaatkan prinsip fisika di mana perubahan kepadatan (densitas) dalam fluida akan menyebabkan perubahan indeks bias cahaya yang melewatinya. Dua metode paling terkenal dalam kategori ini adalah teknik Schlieren dan Interferometri. Teknik Schlieren bekerja dengan cara mengarahkan berkas cahaya sejajar melalui medan aliran fluida menuju sistem lensa dan pisau penghalang (knife-edge). Ketika ada variasi kepadatan fluida akibat perbedaan suhu atau tekanan tinggi, cahaya akan dibelokkan. Pisau penghalang akan memblokir sebagian cahaya yang dibelokkan tersebut, menghasilkan bayangan gelap dan terang pada layar yang secara akurat memetakan gradien densitas fluida.

Teknik Schlieren sangat krusial dalam mempelajari aliran supersonik dan gelombang kejut (shockwaves) pada pesawat jet atau roket, di mana perubahan tekanan terjadi secara ekstrem dalam jarak yang sangat pendek. Sementara itu, Interferometri bekerja melangkah lebih jauh dengan membagi berkas cahaya laser menjadi dua jalur: satu melewati aliran fluida yang diuji (berkas objek) dan satu lagi melewati ruang referensi yang stabil (berkas referensi). Ketika kedua berkas ini disatukan kembali, perbedaan fase gelombang cahaya akibat variasi densitas akan menciptakan pola interferensi berupa garis-garis frinji. Pola ini tidak hanya memberikan visualisasi visual yang indah, tetapi juga dapat dihitung secara matematis untuk mendapatkan data kuantitatif mengenai distribusi densitas dan suhu fluida secara instan di seluruh medan pandang.

Particle Image Velocimetry (PIV) dan Laser Doppler Velocimetry (LDV)

Perkembangan teknologi komputasi dan kamera digital melahirkan metode Particle Image Velocimetry (PIV), yang saat ini menjadi standar emas dalam visualisasi aliran fluida kuantitatif. PIV bekerja dengan cara menaburkan partikel pelacak berukuran mikron (seperti butiran kaca berongga atau tetesan minyak) ke dalam fluida. Partikel-partikel ini dirancang agar memiliki densitas yang mirip dengan fluida sehingga dapat bergerak mengikuti dinamika aliran dengan sempurna tanpa tertinggal. Medan aliran kemudian disinari menggunakan lembaran cahaya laser (laser sheet) berdenyut ganda dengan jeda waktu mikrodetik yang sangat presisi. Kamera digital berkecepatan tinggi diposisikan tegak lurus dengan lembaran laser untuk menangkap posisi partikel pada denyut laser pertama dan kedua.

Perangkat lunak komputer khusus kemudian menganalisis pergeseran posisi setiap kelompok partikel di antara kedua bingkai gambar tersebut menggunakan algoritma korelasi silang. Hasil akhirnya adalah visualisasi berupa peta vektor kecepatan dua dimensi atau tiga dimensi yang sangat detail dari seluruh medan aliran secara real-time. Sementara PIV memetakan area yang luas, terdapat pula teknik Laser Doppler Velocimetry (LDV) yang fokus pada pengukuran kecepatan fluida di satu titik spesifik dengan akurasi yang jauh lebih tinggi. LDV memanfaatkan efek Doppler dari cahaya laser yang dipantulkan oleh partikel yang bergerak. Kedua metode berbasis laser ini telah mengubah visualisasi eksperimental dari sekadar pengamatan visual kualitatif menjadi alat diagnostik digital yang menghasilkan data numerik bernilai tinggi bagi para peneliti.

Integrasi dengan Computational Fluid Dynamics (CFD)

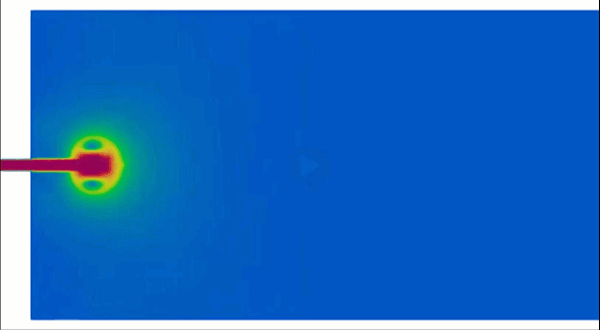

Meskipun metode eksperimental di atas memberikan gambaran fisik yang akurat dari dunia nyata, metode tersebut sering kali dibatasi oleh tingginya biaya operasional, kerumitan preparasi alat, serta keterbatasan akses fisik kamera di dalam ruang tertutup. Di sinilah Computational Fluid Dynamics (CFD) hadir sebagai alat pelengkap yang revolusioner dengan mensimulasikan aliran fluida secara digital menggunakan persamaan matematika Navier-Stokes pada komputer. CFD mampu memvisualisasikan seluruh medan aliran dalam format tiga dimensi tanpa batas, menampilkan distribusi tekanan, temperatur, dan kecepatan di titik mana pun yang tidak terjangkau oleh sensor fisik. Melalui visualisasi digital seperti kontur warna, garis alir interaktif, dan animasi partikel maya, CFD memungkinkan para insinyur untuk menguji ratusan variasi desain secara cepat dan murah sebelum prototipe fisik dibuat. Pada akhirnya, visualisasi eksperimental di laboratorium berfungsi sebagai validasi mutlak untuk memastikan akurasi model komputer tersebut, sedangkan CFD memperluas wawasan eksperimen dengan memberikan data visual yang komprehensif, menciptakan sinergi modern yang mempercepat inovasi dalam sains dan industri rekayasa fluida.
