Metode Schlieren dalam Visualisasi Aliran Fluida

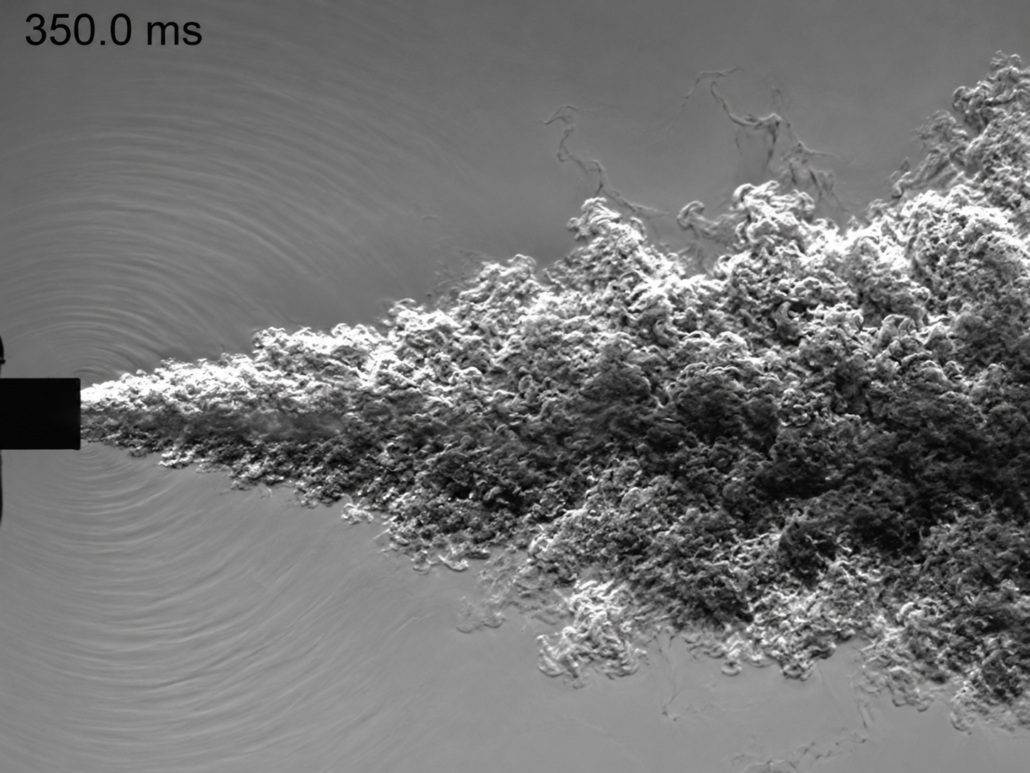

Metode Schlieren merupakan salah satu teknik visualisasi aliran fluida berbasis optik yang paling kuat dan populer dalam dunia rekayasa serta fisika terapan. Diambil dari kata Jerman “schlieren” yang berarti garis-garis atau goresan, teknik ini dirancang khusus untuk mendeteksi dan memetakan variasi kepadatan (densitas) di dalam suatu fluida yang awalnya tidak kasatmata. Prinsip fisika dasar yang melandasi metode ini adalah refraksi cahaya. Ketika seberkas cahaya melewati medium fluida yang memiliki gradien densitas—akibat adanya perubahan tekanan, temperatur, atau komposisi kimia—indeks bias dari medium tersebut akan bervariasi secara spasial. Variasi indeks bias ini menyebabkan gelombang cahaya mengalami pembelokan atau refraksi dari jalur lurusnya. Dengan menangkap dan mengisolasi cahaya yang dibelokkan ini, metode Schlieren mampu menghasilkan citra visual beresolusi tinggi yang menampilkan struktur internal dari aliran fluida secara instan.
Keunggulan utama yang membuat metode Schlieren begitu istimewa dibandingkan dengan teknik konvensional seperti injeksi zat pewarna atau asap adalah sifatnya yang sama sekali tidak merusak atau mengganggu aliran (non-intrusive). Karena hanya mengandalkan interaksi antara foton cahaya dengan molekul fluida, teknik ini tidak memerlukan pemasangan sensor fisik atau pengenalan material pelacak eksternal yang dapat mendistorsi medan aliran asli. Oleh karena itu, metode Schlieren menjadi standar emas dan alat diagnostik wajib dalam mempelajari fenomena aerodinamika kecepatan tinggi, fisika ledakan, balistika, interaksi termal, hingga visualisasi gelombang akustik intensitas tinggi.

Arsitektur Optik dan Prinsip Kerja Sistem Schlieren

Sistem optik Schlieren konvensional yang paling umum digunakan adalah konfigurasi Z-type yang memanfaatkan dua cermin cekung bulat atau parabola berukuran besar dengan kualitas optik tinggi. Arsitektur ini dimulai dari sebuah sumber cahaya titik (point light source) intensitas tinggi yang diposisikan pada titik fokus cermin pertama. Cermin pertama ini berfungsi untuk memantulkan dan mengubah berkas cahaya divergen menjadi berkas cahaya sejajar (collimated light beam). Berkas cahaya sejajar ini kemudian dilewatkan menembus area uji (test section) di mana fenomena aliran fluida yang ingin diamati sedang berlangsung. Jika terdapat gradien densitas di area uji tersebut, sebagian berkas cahaya akan mengalami pembelokan sudut yang sangat kecil.
Setelah melewati area uji, berkas cahaya sejajar tersebut ditangkap oleh cermin cekung kedua yang berfungsi untuk mengumpulkan kembali seluruh cahaya dan memfokuskannya ke satu titik fokus tunggal di hulu kamera. Di titik fokus kedua inilah komponen paling krusial dari sistem Schlieren ditempatkan, yaitu sebuah pisau penghalang (knife-edge), yang biasanya berupa silet tipis atau filter gradien linear. Pisau penghalang ini diposisikan secara sangat presisi sedemikian rupa sehingga menghalangi sebagian (biasanya sekitar setengah) dari berkas cahaya yang tidak terbelokkan. Ketika cahaya yang terbelokkan akibat gradien densitas fluida tiba di titik fokus, cahaya tersebut akan bergeser menjauhi atau mendekati mata pisau. Cahaya yang bergeser mendekati pisau akan terblokir sepenuhnya, menciptakan area bayangan gelap pada sensor kamera, sedangkan cahaya yang bergeser menjauhi pisau akan lolos dan menciptakan area yang lebih terang. Hasil akhir yang ditangkap oleh kamera adalah peta visual gradien densitas dua dimensi yang sangat kontras dan dramatis.

Aplikasi pada Aliran Supersonik dan Gelombang Kejut

Salah satu domain aplikasi terbesar dan paling krusial dari metode Schlieren adalah dalam industri kedirgantaraan dan penelitian militer, khususnya untuk menganalisis aliran supersonik dan pembentukan gelombang kejut (shockwaves). Ketika sebuah objek, seperti peluru, roket, atau model miniatur pesawat tempur, bergerak melintasi udara dengan kecepatan yang mendekati atau melebihi kecepatan suara (Mach > 1), udara di depan objek tidak memiliki waktu yang cukup untuk menyingkir secara halus. Akibatnya, terjadi akumulasi molekul udara yang ekstrem yang menciptakan diskontinuitas tekanan dan densitas yang sangat tajam dalam jarak fraksi milimeter, yang dikenal sebagai gelombang kejut.
Melalui visualisasi Schlieren yang dilakukan di dalam terowongan angin supersonik (supersonik wind tunnel), gelombang kejut ini akan terlihat dengan sangat jelas sebagai garis-garis gelap dan terang yang tajam yang memancar dari hidung dan tepi objek. Peneliti dapat mengukur sudut kemiringan dari gelombang kejut tersebut untuk menghitung bilangan Mach lokal secara akurat. Selain itu, teknik ini mampu memperlihatkan fenomena kompleks lainnya seperti gelombang ekspansi, interaksi antara gelombang kejut dengan lapisan batas (shockwave-boundary layer interaction), serta pembentukan ekor turbulen di belakang objek. Pemahaman visual mengenai struktur gelombang kejut ini sangat vital karena karakteristik tersebut menentukan besarnya gaya hambat gelombang (wave drag) dan beban termal yang harus ditanggung oleh struktur kendaraan supersonik.

Tantangan Teknis dan Variasi Modern Sistem Schlieren

Meskipun mampu menghasilkan citra visual yang menakjubkan dan sarat akan informasi fisis, implementasi metode Schlieren di laboratorium menuntut presisi teknis dan biaya instrumen yang sangat tinggi. Tantangan terbesar terletak pada sensitivitas sistem terhadap getaran lingkungan. Karena sistem ini mendeteksi pembelokan cahaya yang sangat mikro, getaran lantai laboratorium akibat langkah kaki, mesin pendingin, atau aktivitas akustik dapat mengaburkan citra dan menciptakan artifak visual yang salah. Oleh karena itu, seluruh komponen optik Schlieren harus dipasang di atas meja optik isolasi getaran (optical isolation table) yang berat dan stabil. Selain itu, penyelarasan (alignment) posisi cermin, sumber cahaya, dan pisau penghalang memerlukan keahlian mekanis yang tinggi dan memakan waktu lama.
Untuk mengatasi beberapa keterbatasan sistem konvensional, para peneliti telah mengembangkan berbagai variasi modern, salah satunya adalah Background Oriented Schlieren (BOS). Teknik BOS mengeliminasi kebutuhan akan cermin cekung besar dan mahal dengan memanfaatkan kamera digital resolusi tinggi dan latar belakang bermotif acak (speckle pattern). Perubahan indeks bias fluida dideteksi dengan membandingkan pergeseran posisi piksel motif latar belakang antara kondisi tanpa aliran dan saat aliran diaktifkan melalui algoritma korelasi digital. Selain itu, terdapat pula sistem Color Schlieren yang mengganti pisau penghalang dengan filter warna pelangi (RGB). Pada sistem ini, pembelokan cahaya ke arah yang berbeda akan menghasilkan warna yang berbeda pada citra akhir, memberikan kemudahan interpretasi visual yang lebih intuitif mengenai arah gradien densitas fluida.

Peran dan Sinergi dengan Computational Fluid Dynamics (CFD)

Computational Fluid Dynamics (CFD) bertindak sebagai mitra digital yang sangat kuat dalam memvalidasi dan memperluas analisis fenomena gradien densitas yang ditangkap oleh metode Schlieren eksperimental. Melalui penyelesaian numerik persamaan Navier-Stokes, CFD mampu menyimulasikan medan aliran berdensitas variabel secara virtual tanpa kendala keterbatasan fisik seperti getaran mekanis, ukuran jendela observasi terowongan angin, atau keterbatasan aksesibilitas optik. Di dalam lingkungan CFD, para insinyur dapat mengekstrak parameter kuantitatif secara instan seperti nilai numerik tekanan absolut, temperatur lokal, dan densitas fluida di setiap titik ruang koordinat, serta menghasilkan visualisasi synthetic Schlieren yang mereplikasi secara persis visualisasi bayangan gelap-terang dari eksperimen nyata. Sinergi modern ini menempatkan metode Schlieren laboratorium sebagai jangkar validasi empiris utama untuk memastikan bahwa pemodelan kompresibilitas dan turbulensi pada komputer sudah akurat, sementara CFD memberikan data diagnostik tiga dimensi yang komprehensif untuk mempercepat inovasi desain aerodinamika performa tinggi.
