Visualisasi Aliran Fluida dengan Metode Surface Tracing

Metode surface tracing merupakan salah satu teknik visualisasi aliran fluida eksperimental yang difokuskan secara khusus untuk mengamati interaksi langsung antara fluida bergerak dengan permukaan benda padat. Tidak seperti teknik visualisasi aliran bebas yang memetakan pergerakan fluida di ruang terbuka, metode ini dirancang untuk menangkap fenomena fisis yang terjadi tepat di dalam lapisan batas (boundary layer). Lapisan batas ini merupakan area kritis di mana gaya viskositas fluida mendominasi dan menciptakan gaya gesek permukaan (skin friction). Dengan menerapkan metode jejak permukaan, para ilmuwan dan insinyur dapat mengidentifikasi fenomena aerodinamika penting seperti titik pemisahan aliran (flow separation), lokasi transisi dari aliran laminar ke turbulen, daerah stagnasi, serta pembentukan pusaran lokal di dekat dinding objek uji.
Penerapan metode ini sangat luas dan menjadi standar wajib dalam industri otomotif, kedirgantaraan, serta perancangan turbin. Karakteristik utama dari metode surface tracing adalah sifatnya yang memberikan hasil visual spasial berkelanjutan di seluruh permukaan objek yang kompleks. Ketika sebuah mobil balap atau sayap pesawat diuji di dalam terowongan angin (wind tunnel), teknik ini mampu menunjukkan bagaimana udara mengalir di sekitar lekukan bodi secara mendetail. Pemahaman mendalam mengenai pola aliran permukaan ini sangat krusial karena perilaku fluida di dekat dinding padat secara langsung menentukan besarnya gaya hambat (drag) dan gaya angkat (lift) yang dihasilkan oleh objek tersebut.

Teknik Jejak Minyak dan Pigmen Fluoresen

Salah satu pendekatan paling populer dan klasik dalam metode surface tracing adalah penggunaan campuran cairan berminyak dengan material pelacak berwarna atau pigmen fluoresen. Cairan dasar yang digunakan biasanya berupa minyak dengan viskositas rendah dan terkontrol, seperti minyak tanah, oli silikon, atau minyak lampu. Minyak ini kemudian dicampur secara homogen dengan bubuk halus seperti titanium dioksida untuk warna putih kontras, atau pigmen fluoresen yang akan berpendar terang di bawah paparan sinar ultraviolet (UV). Sebelum pengujian dimulai, campuran minyak dan pigmen ini dioleskan atau disemprotkan secara merata membentuk lapisan tipis di seluruh permukaan model uji.
Ketika terowongan angin atau terowongan air diaktifkan dan fluida mulai mengalir melintasi objek, gaya gesek permukaan yang ditimbulkan oleh aliran fluida akan menyapu lapisan minyak tersebut. Partikel pigmen yang tersuspensi di dalam minyak akan bergerak mengikuti arah gaya gesek lokal, meninggalkan pola guratan atau garis-garis halus yang permanen setelah minyak mengering atau setelah aliran dihentikan. Pola guratan ini mencerminkan dengan tepat arah vektor kecepatan fluida di dekat dinding. Daerah di mana garis-garis tersebut berkumpul menunjukkan adanya konvergensi aliran, sedangkan daerah di mana garis-garis tersebut menyebar mengindikasikan adanya divergensi. Keunggulan utama dari teknik jejak minyak ini adalah kemampuannya untuk mendokumentasikan topografi aliran permukaan tiga dimensi yang rumit secara permanen, sehingga peneliti dapat mengambil foto resolusi tinggi untuk analisis geometri aliran setelah eksperimen selesai.

Aplikasi Rumbai Permukaan (Surface Tufts)

Teknik lain yang sangat mekanis namun sangat efektif dalam kategori surface tracing adalah penggunaan rumbai permukaan atau surface tufts. Rumbai ini berupa potongan benang pendek yang ringan, serat nilon halus, atau pita plastik tipis yang ditempelkan menggunakan perekat pada permukaan objek dengan pola matriks yang rapat. Panjang rumbai biasanya dirancang sangat pendek agar perilakunya benar-benar hanya merespons aliran di dalam lapisan batas terdalam dan tidak terpengaruh oleh aliran bebas di luar lapisan tersebut. Ketika fluida mengalir melewati objek, rumbai-rumbai ini akan bereaksi secara dinamis terhadap pergerakan fluida di atasnya.
Interpretasi visual dari gerakan rumbai sangat intuitif dan memberikan informasi waktu-nyata (real-time) mengenai stabilitas aliran. Jika rumbai menunjuk lurus searah dengan aliran utama dan posisinya tetap stabil, hal tersebut menandakan bahwa aliran di area tersebut bersifat laminar dan melekat dengan baik (attached flow) pada permukaan. Sebaliknya, jika rumbai mulai bergetar hebat, berputar secara acak, atau bahkan menunjuk ke arah yang berlawanan dengan aliran utama, hal itu menjadi indikator kuat bahwa telah terjadi pemisahan aliran (flow separation) atau terbentuknya zona sirkulasi balik akibat turbulensi. Keuntungan besar dari metode rumbai ini adalah sifatnya yang tidak merusak permukaan dan dapat digunakan berulang kali pada berbagai kondisi kecepatan tanpa perlu membersihkan atau mengoleskan ulang material pelacak seperti pada teknik jejak minyak.

Tantangan Eksperimental dan Keterbatasan Fisik

Meskipun metode surface tracing sangat berharga untuk mendeteksi fenomena lapisan batas, teknik ini tidak luput dari tantangan teknis dan keterbatasan fisik yang harus diperhitungkan secara cermat oleh para peneliti. Keterbatasan paling mendasar adalah sifat interaksi fisis antara material pelacak dengan fluida itu sendiri. Pada teknik jejak minyak, viskositas minyak harus dipilih dengan sangat presisi berdasarkan kecepatan aliran yang direncanakan. Jika minyak terlalu kental, gaya gesek aliran udara tidak akan mampu menggerakkan pigmen, sehingga tidak ada pola yang terbentuk. Sebaliknya, jika minyak terlalu encer, seluruh lapisan pelacak akan tersapu bersih dalam hitungan detik sebelum pola aliran yang stabil sempat terbentuk.
Selain itu, keberadaan rumbai benang atau lapisan minyak yang tebal dapat mengubah kekasaran permukaan (surface roughness) dari objek uji. Perubahan kekasaran ini, sekecil apa pun, dapat memicu transisi laminar-ke-turbulen yang prematur, sehingga pola aliran yang teramati pada eksperimen berpotensi sedikit berbeda dari kondisi asli objek yang sebenarnya memiliki permukaan mulus. Metode ini juga memiliki sifat intrusif lokal dan sebagian besar aplikasinya hanya memberikan informasi kualitatif mengenai arah aliran, bukan besaran numerik dari gaya gesek itu sendiri. Di samping itu, proses pembersihan model setelah pengujian menggunakan jejak minyak sering kali memakan waktu lama dan membutuhkan bahan kimia pembersih khusus, yang membatasi efisiensi waktu pengujian jika peneliti ingin mengevaluasi banyak variasi geometri dalam waktu singkat.

Sinergi dan Integrasi dengan Computational Fluid Dynamics (CFD)

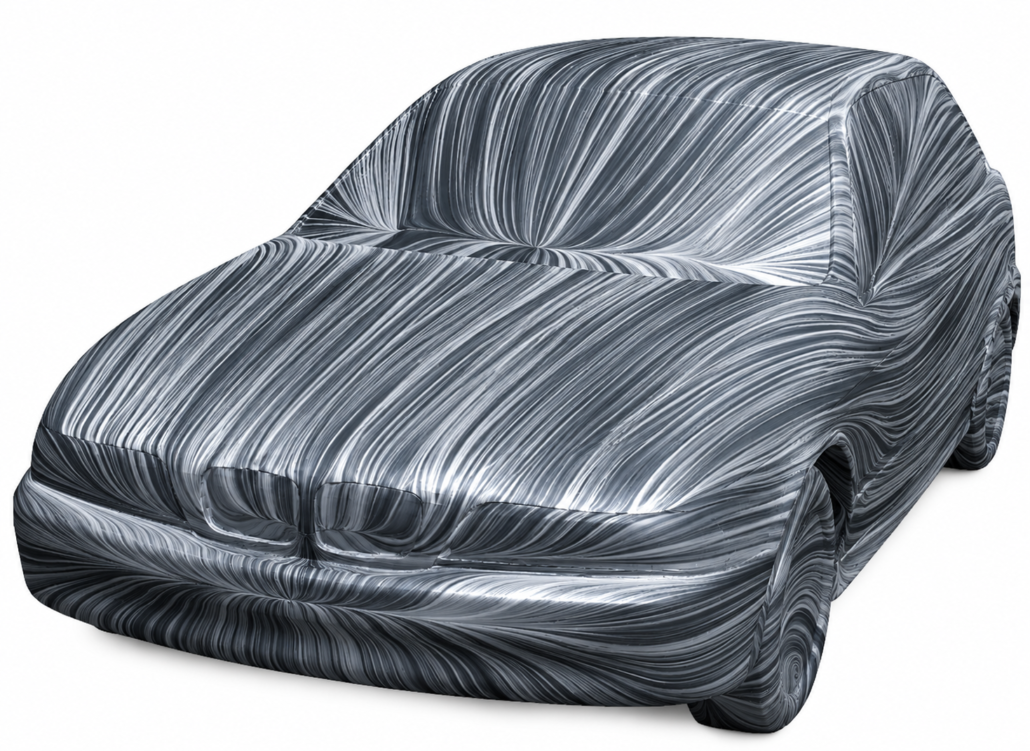

Computational Fluid Dynamics (CFD) berperan sebagai mitra digital yang revolusioner dalam menyempurnakan dan memperluas kapabilitas dari metode surface tracing eksperimental. Melalui simulasi numerik yang memecahkan persamaan Navier-Stokes, CFD mampu memvisualisasikan medan aliran permukaan secara non-intrusif tanpa memengaruhi kekasaran asli dari objek yang diuji. Di dalam lingkungan virtual CFD, keterbatasan fisik seperti viskositas minyak atau ukuran benang rumbai sepenuhnya dieliminasi, memungkinkan visualisasi garis alir permukaan (surface streamlines) dan peta tegangan geser dinding (wall shear stress) ditampilkan dengan ketajaman serta resolusi spasial yang sempurna pada geometri serumit apa pun. CFD tidak hanya mereplikasi pola guratan kualitatif yang dihasilkan oleh eksperimen jejak minyak, tetapi juga melengkapinya dengan data kuantitatif instan berupa nilai numerik gaya gesek, distribusi tekanan permukaan, dan ketebalan lapisan batas di setiap piksel koordinat objek. Melalui sinergi modern ini, metode surface tracing di laboratorium berfungsi sebagai jangkar validasi empiris untuk memastikan bahwa model turbulensi komputer telah diatur dengan benar, sementara CFD memberikan wawasan diagnostik yang mendalam dan komprehensif guna mempercepat proses optimasi aerodinamika dalam dunia rekayasa industri.
