Analisis Elemen Hingga (FEA) atau Finite Element Analysis adalah metode komputasi yang sangat vital dalam dunia teknik modern. Metode ini digunakan untuk memprediksi bagaimana suatu komponen struktur atau mekanikal merespons gaya, getaran, panas, dan beban fisik lainnya.

Jika Anda mencari perangkat lunak simulasi berbasis open-source tanpa biaya lisensi, FreeCAD adalah pilihan tepat. Melalui Workbench FEM (Finite Element Method), FreeCAD menyediakan alur kerja lengkap untuk melakukan simulasi struktur mulai dari pembuatan geometri, pemisahan elemen (meshing), pengoperasian solver, hingga visualisasi hasil (post-processing).

Mengapa Memilih FreeCAD FEM untuk Simulasi Struktur?

FreeCAD menyediakan platform computer-aided design (CAD) parametrik yang terintegrasi secara modular dengan berbagai solver numerik kelas industri:

  • 100% Gratis dan Open-Source: Tanpa batasan fitur, kuota elemen, atau pembatasan penggunaan komersial.
  • Integrasi Solver Luas: Secara bawaan (default) terhubung dengan CalculiX, serta mendukung Elmer, Z88, dan OpenFOAM (untuk CFD).
  • Generator Mesh Andal: Terintegrasi dengan Netgen dan Gmsh untuk menghasilkan pembagian elemen 3D (tetrahedral/hexahedral) yang presisi.
  • Alur Kerja Parametrik: Setiap perubahan pada bentuk 3D CAD akan otomatis memperbarui setup simulasi tanpa perlu membuat ulang dari awal.

Persiapan Sebelum Memulai Simulasi

Sebelum masuk ke tahap analisis, pastikan Anda telah menyiapkan komponen berikut:

  1. Model CAD 3D: Buat geometri part atau rakitan di Part Design Workbench atau Part Workbench.
  2. Solver CalculiX: Pastikan CalculiX (ccx) terkonfigurasi dengan benar di menu Edit > Preferences > FEM.
  3. Pembersihan Geometri (Defeature): Hapus fillet atau chamfer kecil yang tidak berpengaruh signifikan pada distribusi tegangan utama untuk mempercepat proses meshing dan komputasi.

Langkah demi Langkah Alur Kerja FEA di FreeCAD

1.Aktifkan Workbench FEM & Buat Analysis Container:

Buka model 3D Anda di FreeCAD, lalu ubah workbench aktif menjadi FEM Workbench. Klik ikon Analysis Container (ikon folder kuning berpola mesh) untuk memulai direktori simulasi baru.

2.Definisikan Material (Material Assignment):

Pilih ikon FEM Material untuk memberikan sifat mekanis pada part. FreeCAD menyediakan pustaka material standar seperti Steel-Generic, Aluminum-Generic, hingga Concrete. Parameter utama yang diterapkan meliputi Modulus Young ($E$), Rasio Poisson ($\nu$), dan Massa Jenis ($\rho$).

3.Diskritisasi Model (Meshing Process):

Pilih geometri part, kemudian gunakan modul Gmsh atau Netgen untuk membagi struktur menjadi elemen-elemen kecil.

  • Max Element Size: Tentukan ukuran maksimum elemen.
  • Mesh Refinement: Lakukan perapatan mesh pada area dengan stress concentration (seperti sudut tajam atau sekitar lubang).
4.Tentukan Boundary Conditions (Syarat Batas & Beban):

Terapkan batas-batas fisik pada struktur:

  • Constraint Fixed: Jepit permukaan/permukaan yang tidak boleh berpindah atau berotasi.
  • Constraint Force / Pressure: Berikan beban gaya ($N$) atau tekanan ($Pa$) pada permukaan yang ditentukan.
  • Constraint Displacement: Tentukan batas pergeseran pada arah sumbu X, Y, atau Z.
5.Jalankan Komputasi (Run Solver):

Klik ganda pada objek CalculiXccxTools di dalam pohon navigasi Analysis. Pilih tipe analisis (misalnya Static Analysis), buat file masukan (Write .inp file), lalu klik Run CalculiX.

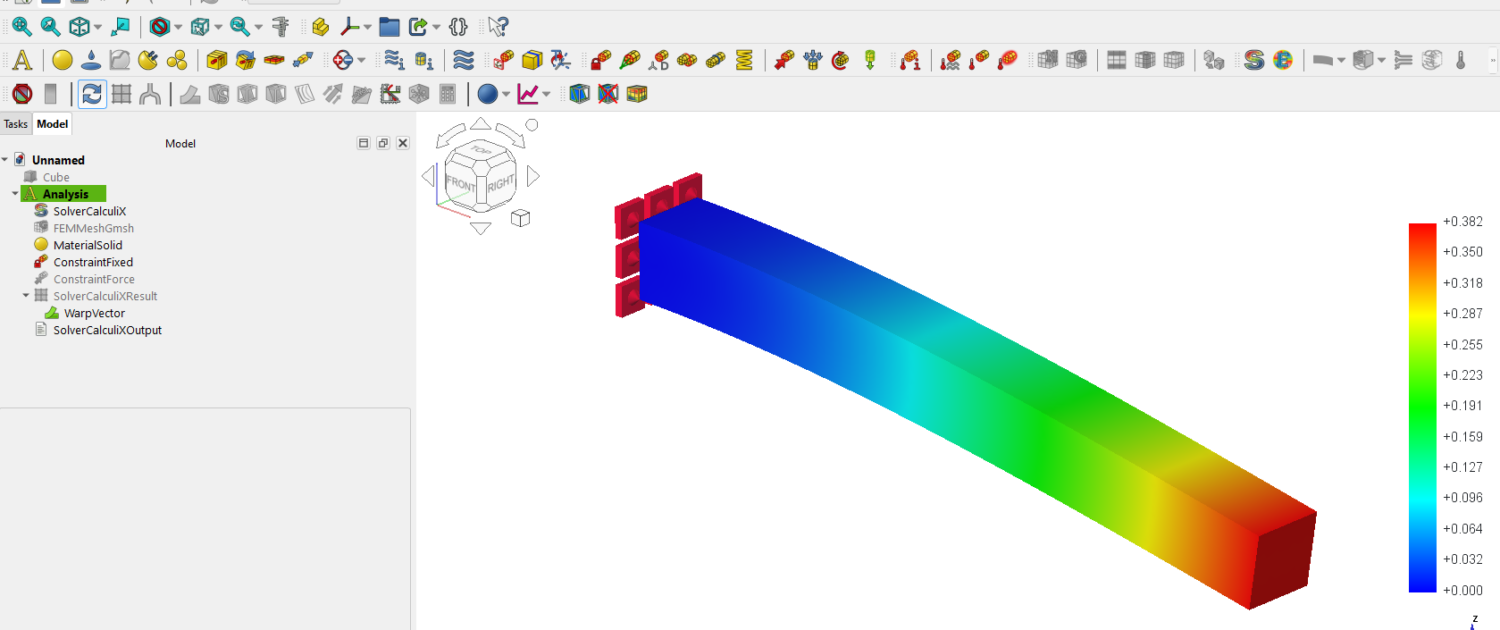

6.Visualisasi & Post-Processing Hasil:

Setelah komputasi selesai, buka objek hasil (CCX_Results). Anda dapat mengevaluasi beberapa parameter teknis utama:

  • Von Mises Stress: Mengidentifikasi lokasi tegangan maksimum untuk evaluasi kegagalan struktur.
  • Displacement (Deformasi): Melihat magnitudo dan pola perpindahan bentuk fisik.
  • Safety Factor (Faktor Keamanan): Membandingkan tegangan Von Mises dengan Yield Strength material.

Tips Optimasi Simulasi FEA di FreeCAD

Untuk mendapatkan hasil simulasi yang akurat dan efisien, terapkan praktek terbaik berikut:

  • Gunakan Mesh Convergence Study: Lakukan komputasi berulang dengan ukuran mesh yang semakin halus hingga nilai tegangan Von Mises tidak lagi mengalami perubahan signifikan (stabil).
  • Manfaatkan Simetri Geometri: Jika struktur dan pembebanan bersifat simetris, potong model menjadi 1/2 atau 1/4 bagian menggunakan Constraint Symmetry untuk menghemat waktu komputasi.
  • Periksa Kualitas Mesh: Hindari elemen dengan aspect ratio yang terlalu ekstrem agar tidak terjadi kesalahan konvergensi pada solver.

Kesimpulan

FreeCAD Workbench FEM adalah solusi yang sangat perkasa bagi engineer, desainer produk, maupun akademisi yang membutuhkan analisis kekuatan struktur terintegrasi secara gratis. Dengan memadukan pemodelan parametrik dan ketangguhan solver CalculiX, Anda dapat melakukan validasi desain awal hingga optimasi struktur dengan akurat.
