Membuat model 3D secara manual di software CAD (Computer-Aided Design) sering kali memakan waktu, terutama ketika Anda harus membuat komponen berulang, bentuk parametrik yang kompleks, atau variasi ukuran dari satu desain. Di sinilah Python Scripting di FreeCAD hadir sebagai solusi cerdas.

Sebagai aplikasi CAD parametrik open-source yang populer, FreeCAD memiliki keunggulan besar: seluruh porsi perangkat lunaknya dibangun agar terintegrasi penuh dengan bahasa pemrograman Python. Dengan memanfaatkan Python, Anda bisa mengubah proses pembuatan model 3D dari klik-dan-geser (point-and-click) menjadi baris kode yang dapat dieksekusi secara otomatis.

Apa Itu Python Scripting di FreeCAD?

Python scripting di FreeCAD adalah metode pembuatan, pemodelan, dan manipulasi objek 3D menggunakan baris kode Python. Setiap aksi yang Anda lakukan di interface FreeCAD seperti membuat kotak, menggambar sketsa, hingga mengubah dimensi sebenarnya mengeksekusi perintah Python di balik layar.

Bagi pemula, ini berarti Anda tidak perlu belajar dari nol tanpa panduan. FreeCAD menyediakan konsol Python internal yang mencatat setiap aksi Anda secara real-time, sehingga memudahkan pengguna untuk memahami bagaimana fungsi-fungsi CAD dipanggil lewat kode.

Keuntungan Otomatisasi Desain 3D dengan Python

Mengapa Anda harus mencoba scripting dibanding cara manual biasa? Berikut beberapa keuntungannya:

  1. Efisiensi Waktu dan Eliminasi Repetisi: Jika Anda perlu membuat puluhan baut, roda gigi (gear), atau braket dengan berbagai ukuran berbeda, Anda cukup membuat satu script Python dan mengubah nilainya dalam hitungan detik.
  2. Presisi Matematika yang Akurat: Bentuk-bentuk geometris berbasis rumus matematika (seperti baling-baling, kurva aerodinamis, atau bentuk spiral) jauh lebih mudah dan akurat digambar menggunakan pustaka matematika Python.
  3. Kustomisasi Workflow: Anda dapat membuat makro kustom atau bahkan workbench baru di FreeCAD sesuai dengan kebutuhan industri atau proyek spesifik Anda.
  4. Gratis dan Tanpa Lisensi Mahal: Berbeda dengan perangkat lunak CAD komersial yang membutuhkan lisensi mahal untuk menggunakan API pemrogramannya, FreeCAD dan Python sepenuhnya gratis dan berbasis komunitas.

Arsitektur Dasar FreeCAD: App vs GUI

Sebelum mulai menulis kode, penting untuk memahami dua modul utama dalam arsitektur Python FreeCAD:

  • FreeCAD (App): Modul ini menangani struktur data, dokumen, dan objek tanpa tampilan visual. Anda dapat membuat objek, mengatur parameter, dan melakukan kalkulasi teknis melalui modul ini.
  • FreeCADGui (Gui): Modul ini bertanggung jawab atas tampilan visual 3D, kontrol kamera, warna, dan antarmuka pengguna (User Interface).

Pemisahan ini memungkinkan Anda menjalankan script analisis atau pembuatan model 3D bahkan dalam mode headless (tanpa membuka antarmuka grafik FreeCAD).

Langkah Mudah Memulai Scripting Pertama Anda

Untuk mulai mencoba scripting sederhana di FreeCAD, ikuti langkah-langkah berikut:

1. Buka Python Console di FreeCAD

  1. Jalankan aplikasi FreeCAD.
  2. Klik menu View > Panels > Python Console.
  3. Di bagian bawah layar, jendela konsol Python siap menerima perintah Anda.

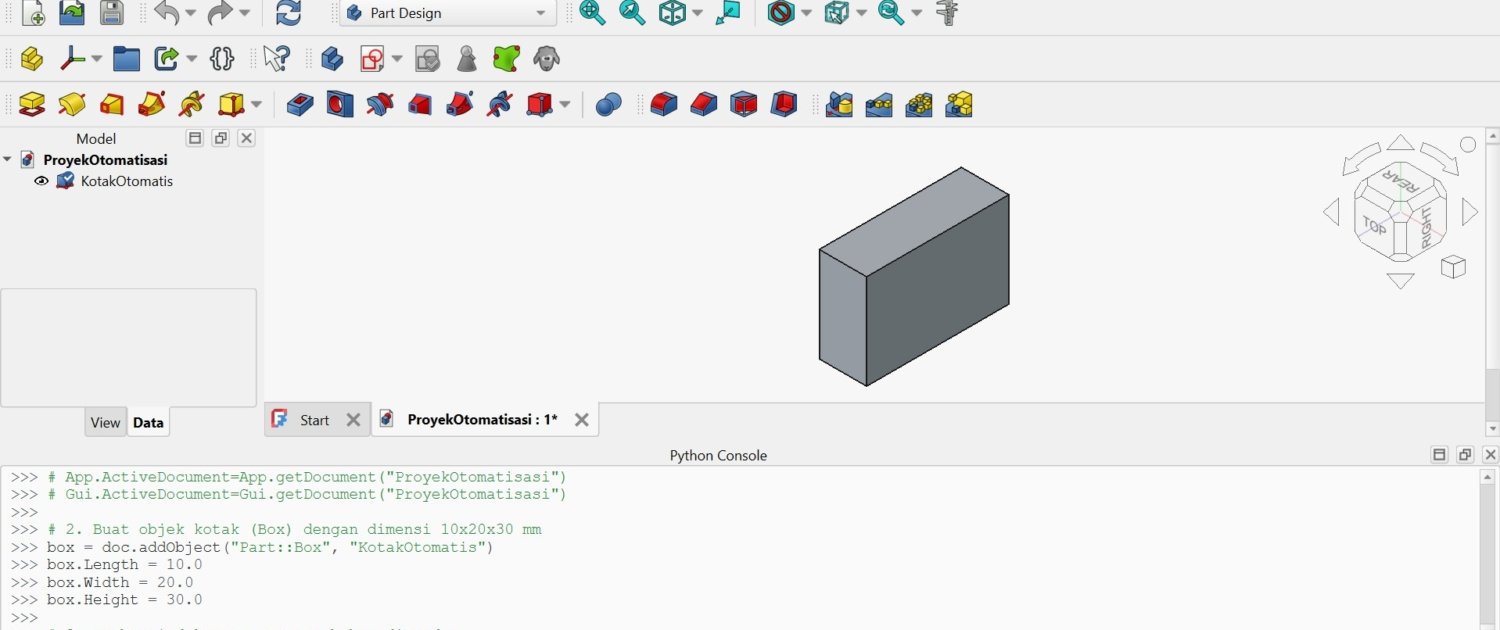

2. Membuat Objek Kubus Sederhana

Ketikkan baris kode berikut ke dalam Python Console:

Python

import FreeCAD as App
import Part

# 1. Buat dokumen baru
doc = App.newDocument("ProyekOtomatisasi")

# 2. Buat objek kotak (Box) dengan dimensi 10x20x30 mm
box = doc.addObject("Part::Box", "KotakOtomatis")
box.Length = 10.0
box.Width = 20.0
box.Height = 30.0

# 3. Perbarui dokumen agar perubahan dirender
doc.recompute()

Seketika, objek kubus presisi akan muncul di viewports 3D Anda.

Tips Belajar Python Scripting di FreeCAD untuk Pemula

  • Gunakan fitur Macro Recording: Masuk ke menu Macro > Std Macro Record, lakukan aksi pemodelan manual, lalu hentikan rekaman. Buka file makro yang dihasilkan untuk mempelajari perintah Python yang dipanggil oleh FreeCAD.
  • Manfaatkan Auto-Completion: Saat mengetik di Python Console FreeCAD, tekan tombol TAB untuk melihat opsi fungsi atau atribut objek yang tersedia.
  • Pelajari Modul Part dan Sketcher: Sebagian besar pembuatan model 3D profesional menggunakan sketsa 2D yang diekstrusi. Pelajari fungsi pustaka Part dan Sketcher untuk tingkat pemodelan yang lebih fleksibel.

Otomatisasi desain 3D menggunakan Python di FreeCAD membuka peluang besar untuk efisiensi alur kerja engineering dan manufaktur. Bagi pemula, kombinasi fleksibilitas Python dan keterbukaan FreeCAD adalah batu loncatan terbaik untuk menguasai teknologi parametric modeling berbasis kode.
